Продукция

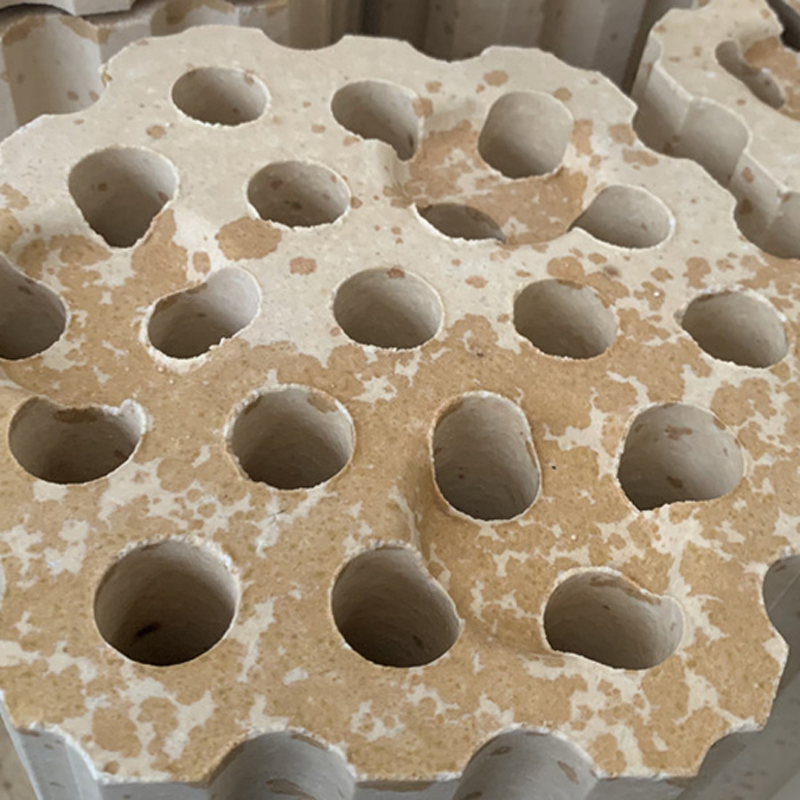

Кремниевый кирпич для тепловых печей
Кремнеземные кирпичи — это огнеупорные материалы, основным компонентом которых является оксид кремния, содержание которого составляет более 93%. Они изготавливаются из кварцевого песчаника с добавлением небольшого количества минерализаторов, которые обжигаются при высокой температуре. Минеральный состав включает фосфокремнезем, кварц, небольшое количество остаточного кварца и стекловидные фазы, образующиеся при высокой температуре, представляющие собой многокомпонентную структуру.
Описание
маркер
Описание продукта
Кремнеземные кирпичи — это огнеупорные материалы, основным компонентом которых является оксид кремния, содержание которого составляет более 93%. Они изготавливаются из кварцевого песчаника с добавлением небольшого количества минерализаторов, которые обжигаются при высокой температуре. Минеральный состав включает фосфокремнезем, кварц, небольшое количество остаточного кварца и стекловидные фазы, образующиеся при высокой температуре, представляющие собой многокомпонентную структуру.
Кремнеземные кирпичи относятся к кислотным огнеупорным материалам, они обладают высокой устойчивостью к кислотным шлакам, но подвержены сильному воздействию щелочных шлаков, легко разрушаются под действием оксидов, таких как Al₂O₃, K₂O, Na₂O. Однако они имеют хорошую стойкость к оксидам CaO, FeO, Fe₂O₃.
Кремнеземные кирпичи обладают отличными свойствами при высокой температуре деформации под нагрузкой, температура плавления фосфокремнезема и кварца составляет 1670°C и 1713°C соответственно, колебания температуры плавления происходят в пределах 1640~1680°C.
При повторном обжиге кварц, оставшийся в кремнеземном кирпиче, продолжает превращаться, что вызывает необратимое расширение объема. В температурном диапазоне от 300°C до температуры плавления (фосфокремнезем или кварц) объем кремнеземного кирпича остается стабильным. При нагреве до 1450°C наблюдается расширение объема на 1,5%~2,2%, что способствует плотному замыканию швов и обеспечивает хорошую герметичность и прочность конструкции кладки.
Недостатками силикатного кирпича являются низкая термостойкость (теплообмен в воде составляет от 1 до 4 раз), а также низкая огнеупорность (обычно 1690~1730℃), что существенно ограничивает область его применения.
Силикатные кирпичи в основном используются в коксовых печах, стекловаренных печах, сталеплавильных печах и другом термическом оборудовании.
При использовании силикатного кирпича следует учитывать следующие два момента:
(1) Когда температура кремниевых продуктов находится между 200 и 300 °C и 573 °C, объем резко расширяется из-за кристаллической трансформации. Поэтому, когда температура ниже 600 °C в процессе обжига, не рекомендуется повышать температуру слишком быстро, а при охлаждении ниже 600 °C следует избегать резких перепадов температуры.
(2) По возможности избегайте контакта со щелочным шлаком.
Нормы поперечного растрескивания кремниевых кирпичей следующие:
(1) Кирпичи свода мартеновской печи не должны иметь поперечных трещин;
(2) Для остальных видов кирпича, если ширина трещины не превышает 0,1 мм, длина не ограничивается;
(3) Для других кирпичей, если ширина трещины составляет 0,11~0,25 мм, длина не должна превышать 50 мм;
(4) Для других кирпичей, если ширина трещины составляет 0,25~0,50 мм, длина не должна превышать 30 мм;
(5) Если ширина трещины в других кирпичах больше 0,50, то это не допускается;
(6) Если поперечные трещины доходят до поверхности кирпича, трещин быть не должно.
связаться с нами
Сопутствующие популярные продукты
Кремниевый кирпич для коксовых печей
Силикатный кирпич — это огнеупорный материал, основным компонентом которого является оксид кремния, содержание которого составляет более 93%. Он изготавливается из кварцита в качестве сырья с добавлением небольшого количества минерализаторов и обжигается при высоких температурах. Его минералогический состав включает фосфорный кварц, каменный кварц, небольшое количество оставшегося кварца и образующийся при высокой температуре стеклообразный материал, представляющий собой многокомпонентную структуру.
Преформы для печей для металлургического восстановления
Огнестойкие сборные конструкции Относится к неструктурированным огнеупорным материалам, у него нет конкретных требований к размеру спецификации, но есть требования к использованию материалов, использованию окружающей среды. Высокотемпературная среда имеет кислую эрозию, щелочную эрозию, износостойкость к размыванию и другие суровые условия рабочего кольца, чтобы корневая драма, описанная выше окружающей среды, характер различных вариантов подходящихОгнестойкий заливочный материал А.
Карбидокремниевый кирпич
Изделия из карбида кремния обладают хорошей термостойкостью и высокой теплопроводностью, хорошей износостойкостью и коррозионной стойкостью. Они являются энергосберегающими материалами и превосходными износостойкими и эрозионностойкими материалами.
Магнезито-хромовый кирпич
Синтезированный магнезий-хромовый кирпич изготавливается из высококачественного магнезита и обычного хромового руды методом высоко давления и высокотемпературного обжига, представляя собой обычный щелочной продукт. Этот продукт обладает хорошими высокотемпературными характеристиками и устойчивостью к воздействию шлаков.
Фосфатсвязанный высокоглиноземный композитный кирпич
Фосфатсвязанный высокоглиноземистый композитный кирпич изготавливается из высококачественного глиноземистого сырья с использованием фосфатных связующих, производя легкоплавкие кирпичи, предназначенные для малых цементных вращающихся печей.
Магнезито-алюмо-железный кирпич
Магнезиально-алюминиево-ферровый композитный шпинельный кирпич обладает хорошей термостойкостью, отличной устойчивостью к коррозии, низким коэффициентом теплового расширения, низкой теплопроводностью и хорошей структурной гибкостью. В процессе эксплуатации этот продукт используется в зоне обжига, быстро формирует слой на стенках печи, при этом слой стабилен и равномерен по толщине, обладает хорошей стойкостью к отслаиванию.
Заливка из корунда и карбида кремния
Корундовый карбид кремния является специальным огнеупорным литьем, с корундом (Al2O3) и карбидом кремния (SiC) в качестве основного сырья, с превосходными огнестойкостью и химической эрозией. Этот огнеупорный литник широко используется в промышленных печах, котлах, высокотемпературном оборудовании и других местах в условиях высокой температуры, высокого износа и высокой химической эрозии.
Продукты из силикаткальция (без асбеста)
Без асбеста микропористый силикат кальция является негорючим материалом класса А, даже в случае пожара, продукт не горит, тем более не производит токсичный дым, обеспечивая безопасность.
Кирпич высшего качества из высокоглинозема
Высокоглиноземистый кирпич — разновидность нейтрального огнеупорного материала. Его изготавливают путем формования и прокаливания глинозема или другого сырья с высоким содержанием глинозема. Обладает высокой термической стабильностью и огнеупорностью выше 1790℃.
огнеупорный кирпич с высокой устойчивостью к отслоению
Антиотслаивающий высокоглиноземистый кирпич изготавливается из высококачественного глиноземистого клинкера и синтетического материала, содержащего ZrO2, с определенным соотношением компонентов и прессованием под высоким давлением, что приводит к получению обожженных изделий. Продукция обладает высокой устойчивостью к отслаиванию, а также стойкостью к воздействию калия, натрия, серы, хлора и щелочных солей, низкой теплопроводностью и другими характеристиками. Это идеальный материал для переходной и декомпозиционной зон в цементных печах. Отличительной особенностью продукции является хорошая термическая стойкость и высокая способность адаптироваться к изменяющимся условиям.
легкий кирпич из молибденита
Моллитовый легкий кирпич Это относится к высокоалюминиевым огнеупорным материалам, в которых преобладает моллит. Общее содержание оксида алюминия составляет от 65% до 75%.
Клеящий состав для высоких температур
Термосвязующее вещество Для интеграции продукции монтажа и строительства теплоизоляционных работ можно настроить различные вспомогательные продукты, в основном: высокотемпературный связующий агент, пластина из стеклопластика, композитный материал из алюминиевой фольги из стеклопластика и т. Д., высокотемпературный связующий агент для внутренней и внешней защиты различных типов теплоизоляционных проектов.
Волокнистый ковёр
Алюминиевое одеяло называется Одеяло из силикатно – алюминиевого волокна В основном разделены на силикатно – алюминиевое волокно спринклерных одеял и силикатно – алюминиевое волокно шелковых одеял, силикатно – алюминиевое шелковое одеяло из – за длины волокна, небольшой коэффициент теплопроводности, теплоизоляционные свойства лучше, чем силикатно – алюминиевое спринклерное одеяло.
Электрически плавленый полузвязанной магнезито-хромовый кирпич
Электрически плавленый полурекристаллизованный магнезит-хромитовый кирпич изготавливается с использованием электрического плавления для синтеза магнезит-хромитового шпинели, высокочистого магнезита, высокочистых концентратов и комплексных высокотемпературных добавок для увеличения прочности. Этот продукт, прошедший прессование под высоким давлением и высокотемпературный обжиг, обладает отличными характеристиками антикоррозийной устойчивости и устойчивости к отслаиванию.
Легкая заливка
Легкий заливочный материал Это литье с низкой плотностью объема, основная плотность тела около 1,5. Литой материал содержит много пористостей, низкую плотность объема, небольшой коэффициент теплопроводности, хороший эффект изоляции.
Волоконные модули
Модуль керамического волокна Различные формы крепления на обратной стороне модуля позволяют установить модуль как параллельным, так и паркетным способом. Волокнистые одеяла сжимаются друг с другом в направлении сжатия после снятия связки, и их эластичность комп
