Продукция

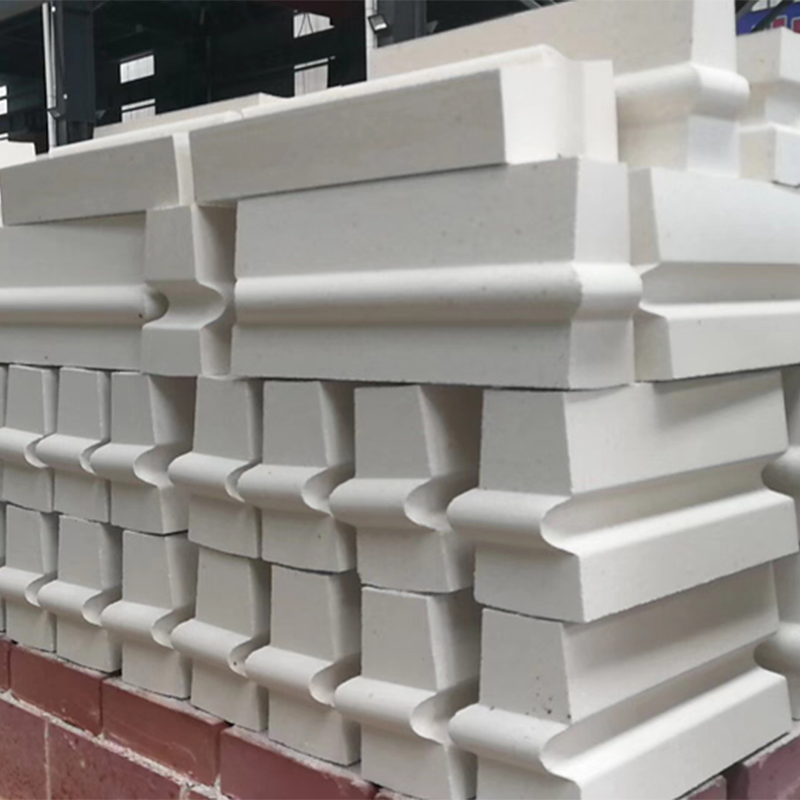

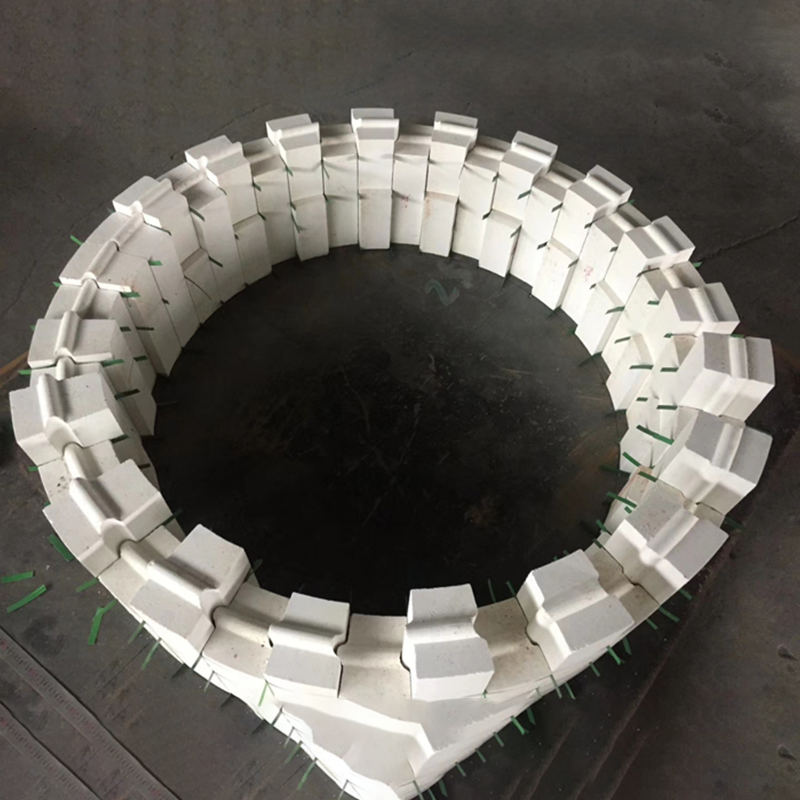

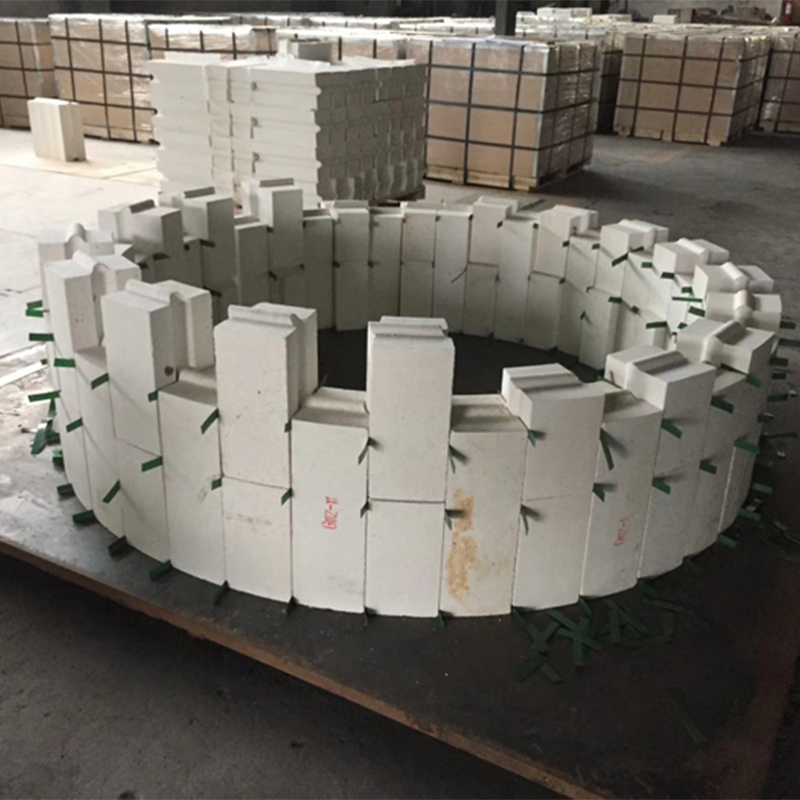

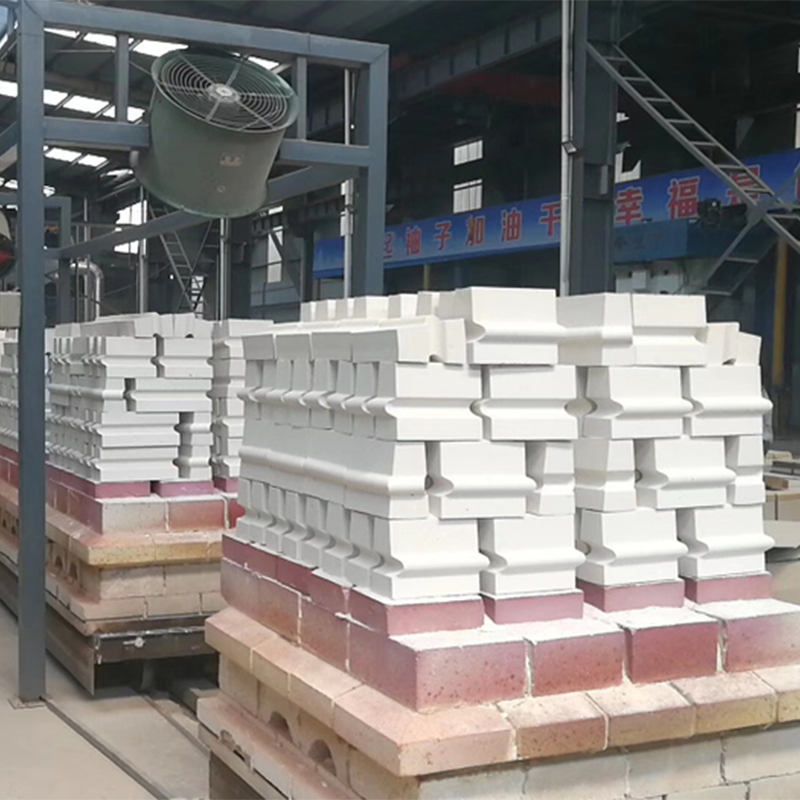

Корундовый молибденитовый кирпич
Характеристики продукта: Корундово-молливенитовый кирпич обладает высокой огнеупорностью, достигающей более 1790℃. Температура начала плавления под нагрузкой составляет 1550℃. Прочность на сжатие при обычной температуре ≥ 100 МПа. Хорошая стойкость к термическому шоку. Существуют два типа: обожжённый молливенитовый кирпич и электрически плавленый молливенитовый кирпич.
Описание
маркер
Описание продукта
Характеристики продукта: Корундово-молливенитовый кирпич обладает высокой огнеупорностью, достигающей более 1790℃. Температура начала плавления под нагрузкой составляет 1550℃. Прочность на сжатие при обычной температуре ≥ 100 МПа. Хорошая стойкость к термическому шоку. Существуют два типа: обожжённый молливенитовый кирпич и электрически плавленый молливенитовый кирпич. Обожжённый молливенитовый кирпич изготавливается с использованием высокоалюминиевых шламов как основного сырья, с добавлением небольшого количества глины или негашеного боксита в качестве связующего вещества, прессуется и обжигается. Электрически плавленый молливенитовый кирпич изготавливается с использованием высокоалюминиевого сырья, промышленного оксида алюминия и огнеупорной глины, с добавлением древесного угля или мелкозернистого кокса как восстановителя, прессуется и затем подвергается восстановительному плавлению. Кристаллы электрически плавленого молливенита крупнее, чем у обожжённого молливенита, и он имеет лучшую стойкость к термическому шоку. Их высокотемпературные свойства в основном зависят от содержания оксида алюминия и равномерности распределения молливенитовой фазы и стекла.
С учётом растущих требований к экономии энергии в мире, разработка лёгких теплоизоляционных материалов развивается быстро. Лёгкий молливенитовый кирпич является одним из наиболее идеальных теплоизоляционных огнеупорных материалов как в России, так и за рубежом. Он обладает хорошей химической стабильностью, высокой температурной стойкостью, высокой точностью размеров, однородной структурой, эстетичным внешним видом, низким коэффициентом теплопроводности и другими характеристиками. В настоящее время он широко используется в горячих воздухонагревателях, стеклянных тигелях, металлургических печах, керамических туннельных печах, роликовых печах, электрокерамических печах и других устройствах, имея широкие перспективы на рынке. В соответствии с требованиями специализированных заводов по производству огнеупорных материалов, лёгкий молливенитовый кирпич, производимый методом с добавлением комплексных добавок, имеет тщательно подобранные материалы, высокую рабочую температуру, может непосредственно контактировать с огнём, имеет низкую себестоимость, простоту производства, значительный эффект экономии энергии, а его характеристики и качество в целом соответствуют международным стандартам 90-х годов. Хотя время разработки было коротким, продукт уже получил положительные отзывы от многих пользователей.
Физико-химические показатели
| индекс
проект |
Корундовый муллитовый кирпич | Муллитовый кирпич |
| AL₂O₃ (%)≥ | 80 | 70 |
| Насыпная плотность (г/см³) ≥ | 2.6 | 2.6 |
| Кажущаяся пористость (%) ≤ | 18 | 18 |
| Прочность на сжатие при нормальной температуре (МПа) ≥ | 100 | 90 |
| Устойчивость к термическому удару (1000℃, водяное охлаждение, раз) | 25 | 25 |
| Начальная температура размягчения при нагрузке 0,2 МПа (℃) ≥ | 1550 | 1500 |
| Теплопроводность (700℃, Вт/м·К)≤ | 2 | 1.5 |
| Максимальная рабочая температура (℃) ≥ | 1600 | 1550 |
| Огнеупорность(℃)≥ | 1790 | 1790 |
| Стойкость к истиранию (см³) ≤ | 8 | 8 |
связаться с нами
Сопутствующие популярные продукты
Магнезито-алюмо-хромовый кирпич
Изготавливается из высокопуристого магнезита и хромового концентрата в качестве основных сырьевых материалов, прессуется под высоким давлением и обжигается при высоких температурах. Продукт обладает высокой стойкостью к коррозии и высокой температурной устойчивостью, что делает его подходящим для применения в высокотемпературных печах цветной металлургии, сталелитейной промышленности и других отраслях.
композитный кирпич из корунда и коричневого окиси алюминия
Этот продукт изготовлен на основе корунда (позолоченного искусственного корунда) и карбида кремния с добавлением специальных присадок. Он подвергается формованию под давлением, а затем обжигается и подвергается точной шлифовке после сушки и предварительной сборки. Обладает хорошей щелочной стойкостью и низкой эрозией шлаком. Этот продукт подходит для применения в различных частях доменных печей, таких как днища, корпуса печей, воздушные отверстия, железоотводы и шлаковые отверстия.
Огнеупорный набивочный материал
Ткань – это неструктурированный огнеупорный материал, построенный методом ТБ (ручной или механический) и закаленный при нагревании выше нормальной температуры. Из огнеупорных заполнителей, порошков, связующих веществ, добавок воды или других жидкостей с определенным набором.
Карбидокремниевый кирпич
Изделия из карбида кремния обладают хорошей термостойкостью и высокой теплопроводностью, хорошей износостойкостью и коррозионной стойкостью. Они являются энергосберегающими материалами и превосходными износостойкими и эрозионностойкими материалами.
Клеящий состав для высоких температур
Термосвязующее вещество Для интеграции продукции монтажа и строительства теплоизоляционных работ можно настроить различные вспомогательные продукты, в основном: высокотемпературный связующий агент, пластина из стеклопластика, композитный материал из алюминиевой фольги из стеклопластика и т. Д., высокотемпературный связующий агент для внутренней и внешней защиты различных типов теплоизоляционных проектов.
Магнезитовый набивочный материал
Ткань – это неструктурированный огнеупорный материал, построенный методом ТБ (ручной или механический) и закаленный при нагревании выше нормальной температуры. Из огнеупорных заполнителей, порошков, связующих веществ, добавок воды или других жидкостей с определенным набором. По материалам классифицируются высокоалюминиевые, глинистые, магниевые, доломитовые, циркониевые и карбид кремния – углеродистые огнеупорные набивки.
Магнезитовый кирпич
Это огнеупорный материал с высокой температурой плавления, который обладает хорошей устойчивостью к окислам железа, щелочным шлакам и высококальциевым растворителям.
Корундовый кирпич
Гранулитово-молливенитовый кирпич обладает высокой огнеупорностью, достигающей более 1790°C. Температура начала плавления под нагрузкой составляет 1550°C. Прочность на сжатие при комнатной температуре ≥ 100 МПа. Хорошая стойкость к термическому шоку.
Кремневая кирпич для стекловаренных печей
Кремнеземистый кирпич — это огнеупорный материал, основным компонентом которого является оксид кремния с содержанием более 93%. В качестве сырья используется кварцит, в который добавляют небольшое количество минерализаторов, и обжигается при высоких температурах. Его минералогический состав представляет собой многокомпонентную структуру, включающую фосфатный кварц, полевой кварц, небольшое количество остаточного кварца и стеклообразующие фазы, образующиеся при высоких температурах.
Огнеупорная заливка
Поливательный материал представляет собой гранулированный и порошкообразный материал, изготовленный из огнеупорного материала, и состоит из определенного количества связующего вещества и влаги. Он обладает высокой текучестью, подходит для строительства методом литья, без нагрева может быть закален неопределенный огнеупорный материал. Состоит из огнеупорных заполнителей, порошков, связующих веществ, добавок, воды или других жидких материалов. Как правило, на месте используется метод литья, вибрации или трамбовки, также могут быть изготовлены из сборных деталей.
Огнеупорная глина
Огненный шлам представляет собой аморфный огнеупорный материал, состоящий из порошкового материала и связующего вещества для модуляционного раствора, который в основном используется в качестве швов и покрытий для кладки огнеупорной кирпичной кладки. Когда он используется в качестве швового материала, его качество оказывает значительное влияние на качество кладки, он может регулировать погрешность размера и нерегулярную форму кирпича, чтобы сделать кладку аккуратной и сбалансированной, а также может сделать кладку сильной и плотной в целом, чтобы противостоять повреждению внешних сил и предотвратить проникновение газа и расплавленной жидкости.
Электрически плавленый полузвязанной магнезито-хромовый кирпич
Электрически плавленый полурекристаллизованный магнезит-хромитовый кирпич изготавливается с использованием электрического плавления для синтеза магнезит-хромитового шпинели, высокочистого магнезита, высокочистых концентратов и комплексных высокотемпературных добавок для увеличения прочности. Этот продукт, прошедший прессование под высоким давлением и высокотемпературный обжиг, обладает отличными характеристиками антикоррозийной устойчивости и устойчивости к отслаиванию.
Заливка, армированная стальной фиброй
Стальные волокна износостойкие Он использует высококачественный бокситовый клинкер в качестве заполнителя, высококачественный бокситовый клинкер и корундовый порошок в качестве основы, ультрамикропорошок и другие композитные материалы в качестве связующего вещества и добавки, плюс нержавеющая сталь из термостойких волокон.
Фосфатный кирпич
Фосфатный кирпич изготавливается из высококачественного глиноземистого сырья с использованием фосфатных связующих, производя легкоплавкие кирпичи, предназначенные для малых цементных вращающихся печей.
Кремниевый кирпич для тепловых печей
Кремнеземные кирпичи — это огнеупорные материалы, основным компонентом которых является оксид кремния, содержание которого составляет более 93%. Они изготавливаются из кварцевого песчаника с добавлением небольшого количества минерализаторов, которые обжигаются при высокой температуре. Минеральный состав включает фосфокремнезем, кварц, небольшое количество остаточного кварца и стекловидные фазы, образующиеся при высокой температуре, представляющие собой многокомпонентную структуру.
Кремне-актинолитовый кирпич
Силлиманит — высококачественное огнеупорное сырье, используемое для производства высокоглиноземистого кирпича с низкой ползучестью, высоким размягчением под нагрузкой, кирпича с высоким термическим ударом и микрорасширением, а также сводов электропечей, фосфатного высокоглиноземистого кирпича для цементных вращающихся печей и т. д.
